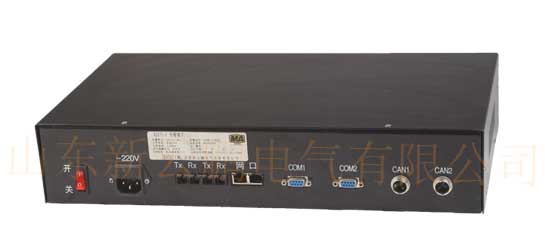

KJ271-J傳輸接口
文章出處：未知網責任編輯：admin作者：人氣： 發表時間：2017-04-28 10:42
KJ271-J傳輸接口簡述：
KJ271-J傳輸接口起數據制式轉換作用。井下傳輸分站數據通過巷道鋪設的通訊電纜上傳到地面，傳輸接口將其CAN信號轉換為RS232信號給地面中心站，從而實現中心站對井下數據的采集；
KJ271-J傳輸接口應用環境：
環境溫度-5℃～40℃；
相對濕度≤95% （+25℃）；
大氣壓力80 kPa～106 kPa；
清潔、無強磁場干擾，無腐蝕性氣體和無爆炸性氣體的地面安全場所
KJ271-J傳輸接口特點：
具有本安與非本安的隔離作用
雙COM設計，可以與人員定位服務器配套實現雙機熱備
人員定位系統分站數據采集機構
傳輸速率：115200bps（遠超同行的9600bps）
KJ271-J傳輸接口參數：
供電電源
工作電壓：AC 220V
工作電流：≤200mA
接口與讀卡器傳輸（CAN信號）
傳輸接口數量：2
最大傳輸距離：傳輸接口到讀卡器最大傳輸距離為5km接入中繼傳輸距離可達到10km
接口與傳輸分站（光信號）
傳輸口數量：2
傳輸方式：TCP/IP以太網光信號傳輸
傳輸速率：100Mbps
RS232口
傳輸口數量：2個；
傳輸速率：115200bps；
網口
傳輸口數量：2路
傳輸方式：TCP/IP全雙工
傳輸速度：10/100Mbps自適應
信號電壓峰峰值: 1～5V
最大傳輸距離：≤20m
接口功能
接口具有與讀卡器雙向通信及其指示功能；
接口具有與傳輸分站雙向通訊及其指示功能；
接口具有與主機設備雙向通信及其指示功能；
接口具有電源指示；
?
?
